После термического раскроя заготовку оценивают не только по контуру. Для производства важно состояние нижней зоны пропила: есть ли твердые включения, наплывы и острые выступы. От этого зависит, можно ли передать партию на сварку, окраску или сборку без доработки.

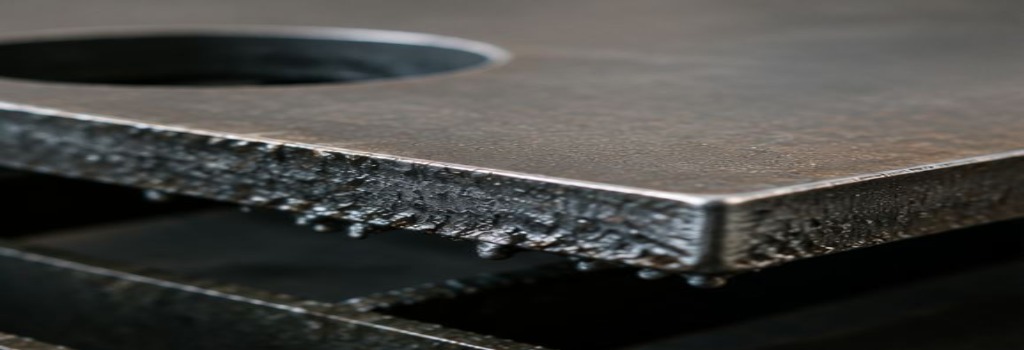

Что такое грат и шлак на кромке металла
- Грат – это остаточный выступ материала по краю заготовки. Он формируется, когда расплавленный или пластически деформированный слой отделяется не полностью. Чаще его выявляют снизу после термического разделения, на выходе инструмента или по линии обработки.
- Шлак Шлак – затвердевшие продукты термического процесса. Он остается снизу, если расплав и окислы не удалились из пропила. Окалина имеет другую природу: она появляется на металле при нагреве и окислении. Облой относится к литью, ковке, штамповке и формованию. Шероховатость описывает микрорельеф поверхности.
Почему появляются дефекты после резки
Причина обычно связана с сочетанием условий. На итог влияют марка металла, толщина заготовки, состояние листа, чистота нижней стороны, давление газа, фокус, сопло, траектория и жесткость крепления. При термической резке металл должен проплавиться, а расплав – выйти из пропила. Если скорость завышена, поток не всегда удаляет материал из нижней части. Если скорость занижена, зона нагрева расширяется, поэтому по краю могут появиться наплывы. Режим подбирают с учетом марки металла, оборудования и требований к следующей операции.
На стабильность влияет и станок. Изношенное сопло, загрязненный стол, люфт в узлах перемещения или некоррект
Как грат и шлак влияют на качество детали
Остаточные включения меняют фактическое состояние края. Деталь может соответствовать основному размеру, но не подходить для следующего этапа без зачистки. Это заметно в партиях, где важна повторяемость.
В работе это приводит к проблемам:
- нарушается прилегание сопрягаемых элементов;
- измерительный инструмент попадает на выступ;
- растет время ручной доводки;
- повышается риск повреждения покрытия;
- ОТК фиксирует замечания.
Если дефект распределен неравномерно, часть партии проходит приемку быстрее, а часть требует проверки. Для производства это означает лишние операции и задержку заказа.
Почему дефекты кромки мешают следующей операции
Перед сваркой твердые включения ухудшают подготовку стыка и мешают выдержать стабильный зазор. Перед окраской или нанесением покрытия шлак и наплывы снижают качество контакта с поверхностью. При сборке неровный край может мешать посадке, особенно если деталь работает в точном сопряжении.
Выступ на кромке может повлиять на измерение, хотя геометрия основного контура выполнена правильно. Поэтому состояние края лучше оценивать до передачи заготовок на следующий участок.
Когда нужна дополнительная обработка кромки
Зачистку проводят, если край не соответствует чертежу, технологической карте или требованиям последующей операции. Решение принимают после визуального осмотра, тактильной проверки и инструментального контроля.
Обработка требуется, когда шлак плотно удерживается снизу, выступ виден без увеличения или ощущается рукой, толщина заготовки повышает риск тяжелых включений, следующий этап требует ровного прилегания, а чертеж задает фаску, притупление или чистый край. Метод выбирают по геометрии детали, объему партии и допуску. Для легких выступов применяют щеточную обработку. Для плотных включений используют абразивную или механическую зачистку.
Как снизить риск появления грата и шлака
Сначала проверяют процесс резки: фокус, газ, сопло, программу, скорость и состояние расходников. Если станок работает нестабильно, одинаковые заготовки могут иметь разное качество нижней зоны. После замены сопла или режима станок снова проверяют на образцах. Отдельно оценивают металл: марку, плоскостность, загрязнения, следы окалины и состояние исходной заготовки. Для серии фиксируют режим резки, фактическую скорость и итог первых проходов. Так проще понять, где появляется дефект и какой параметр нужно корректировать.
Полностью исключить грат и шлак удается не всегда. Практическая задача – снизить их выраженность, обеспечить повторяемость и заранее определить, нужна ли зачистка. Для оценки партии передайте чертеж, марку металла, способ резки металла, требования к кромке и дальнейший этап. Это поможет подобрать технологию для детали.
